[컴퓨터 그래픽스] Rasterization

딱지의겨울

2021. 4. 11. 17:49

각 vertex(양끝점)가 어디에 mapping이 될지만 처리한 상황.

Rasterization(레스터화): 양 끝점을 연결하는 선이 지나는 곳 을 연산을 해줘야 함.

Rasterization

- 한 픽셀이 어떤 primitive (vertex로 부터 정의된)에 해당이 되는지 결정.
- Fragment(후보 픽셀: 여러 개중 한 개가 결정)을 만듦.
- Interpolation(보관): 양 끝점 내부의 값을 계산하는 것. (<>Extrapolation: 양 끝점의 바깥쪽을 계산하는 것)

Scan Conversion of Line Segments

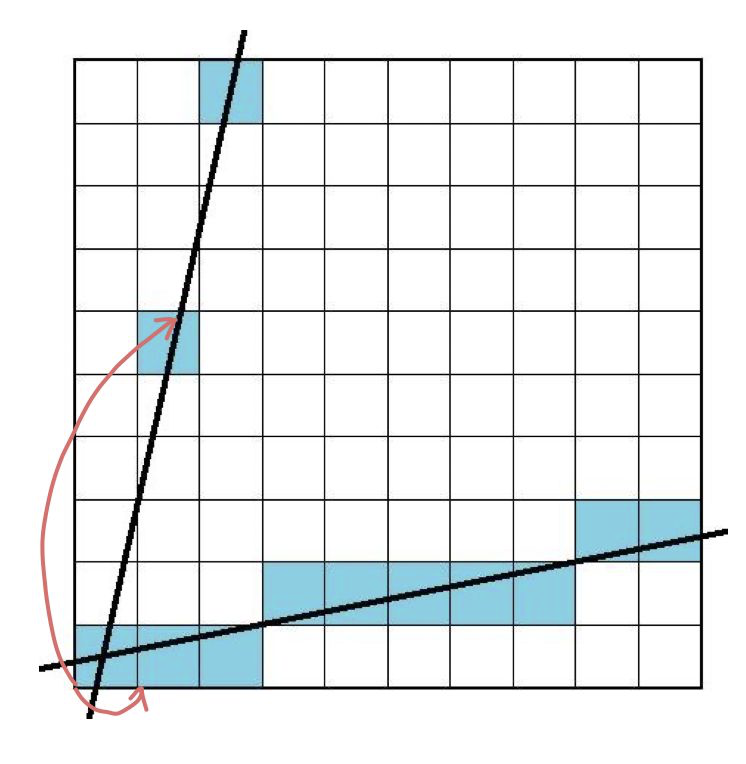

- 일차적으로 어떤 픽셀들이 라인에 해당하는지 찾아야 함 (픽 셀 좌표)
- 양 끝의 좌표를 아는 상태(변환 완료): 정수 값으로 저장 되 어 있음 (x1, y1), (x2, y2)

- 𝑚=∆y/∆x(∆𝑦,∆𝑥도정수값)

DDA Algorithm

- Digital Differential Analyzer: y= mx + h 에서 곱하기와 더하 기의 연산을 줄여보기 위한 방법.
- m은 결국 변화량.x가 1만큼 증가했을 때의 y의 증가량은 m.

- 𝑚=∆y/∆x= (y2 - y1)/(x2-x1), (∆𝑦,∆𝑥도정수값)

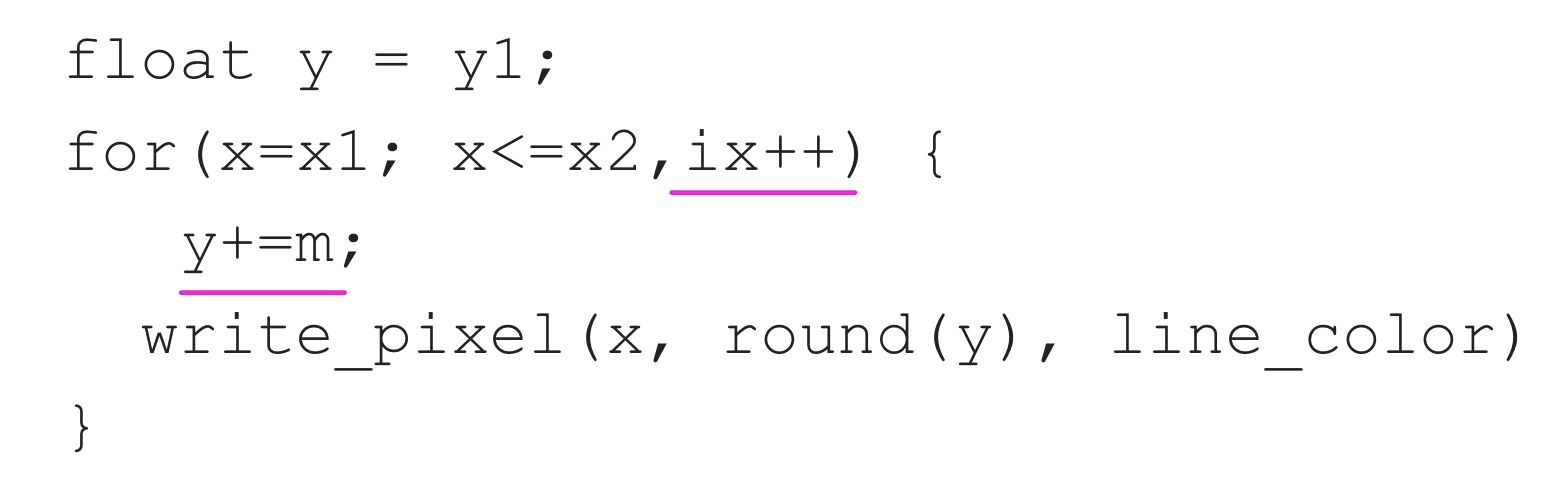

- DDA를 사용하면 각각의 연산에 더하기만 해주면 됨. ∆𝑥=1

- 문제점: m의 값이 1보다 클 때, y는 1칸 이상 벌어짐

- 해결 방법: 1 ≥ 𝑚 ≥ 0 일 때는 그냥 사용, m > 1 일 때, x 와 y값을 바꿔 주면 됨.

Bresenham's Algorithm

- 실수 연산을 없애고 싶을 때. 실수 연산이 훨씬 시간이 오래 걸림.
- 1 ≥ 𝑚 ≥ 0 일 때만 고려. ( m>1 일 때는 x, y만 바꾸면 되 니까)

- 픽셀의 중심은 Half integers (0.5, 0.5) 로 가정.

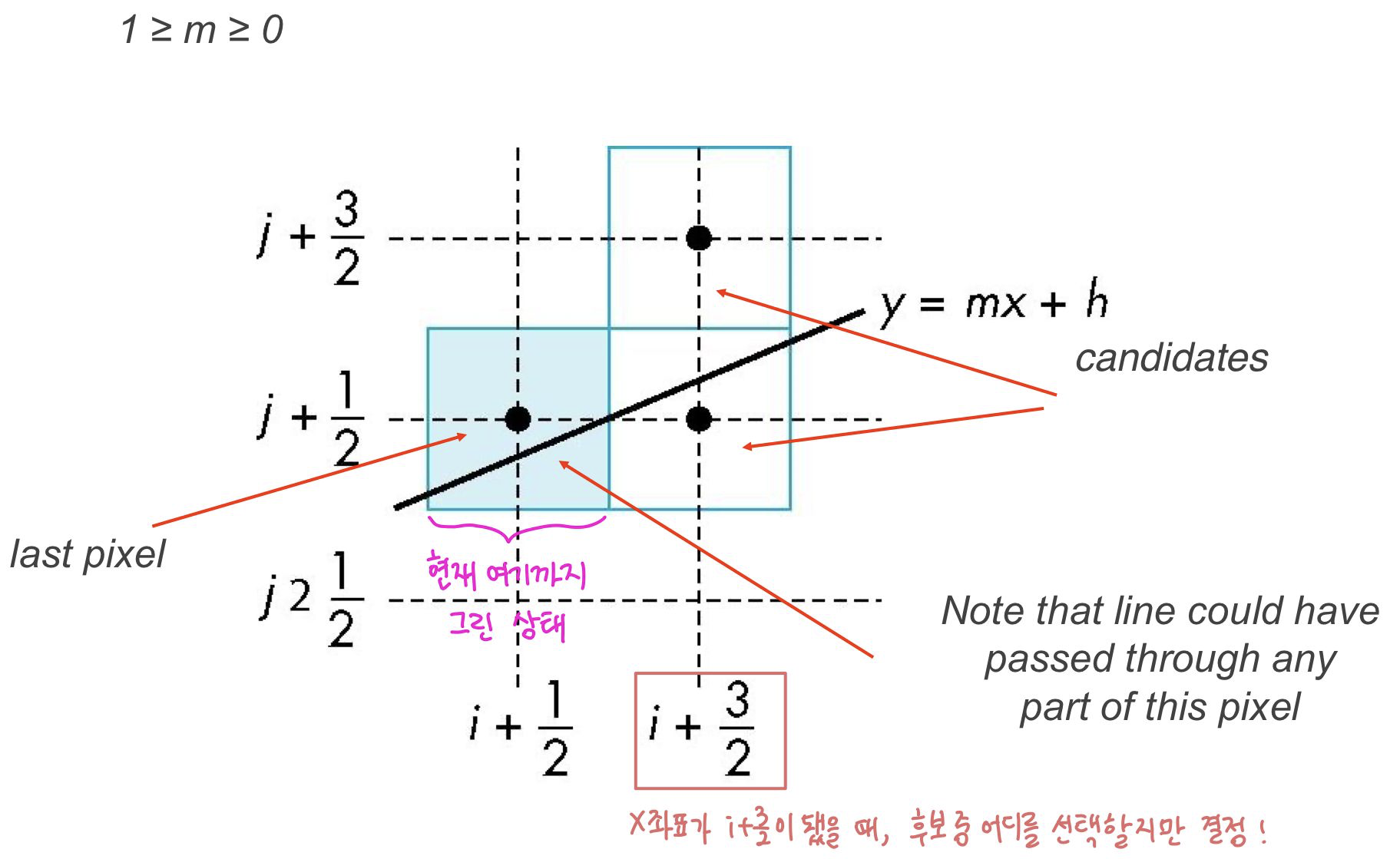

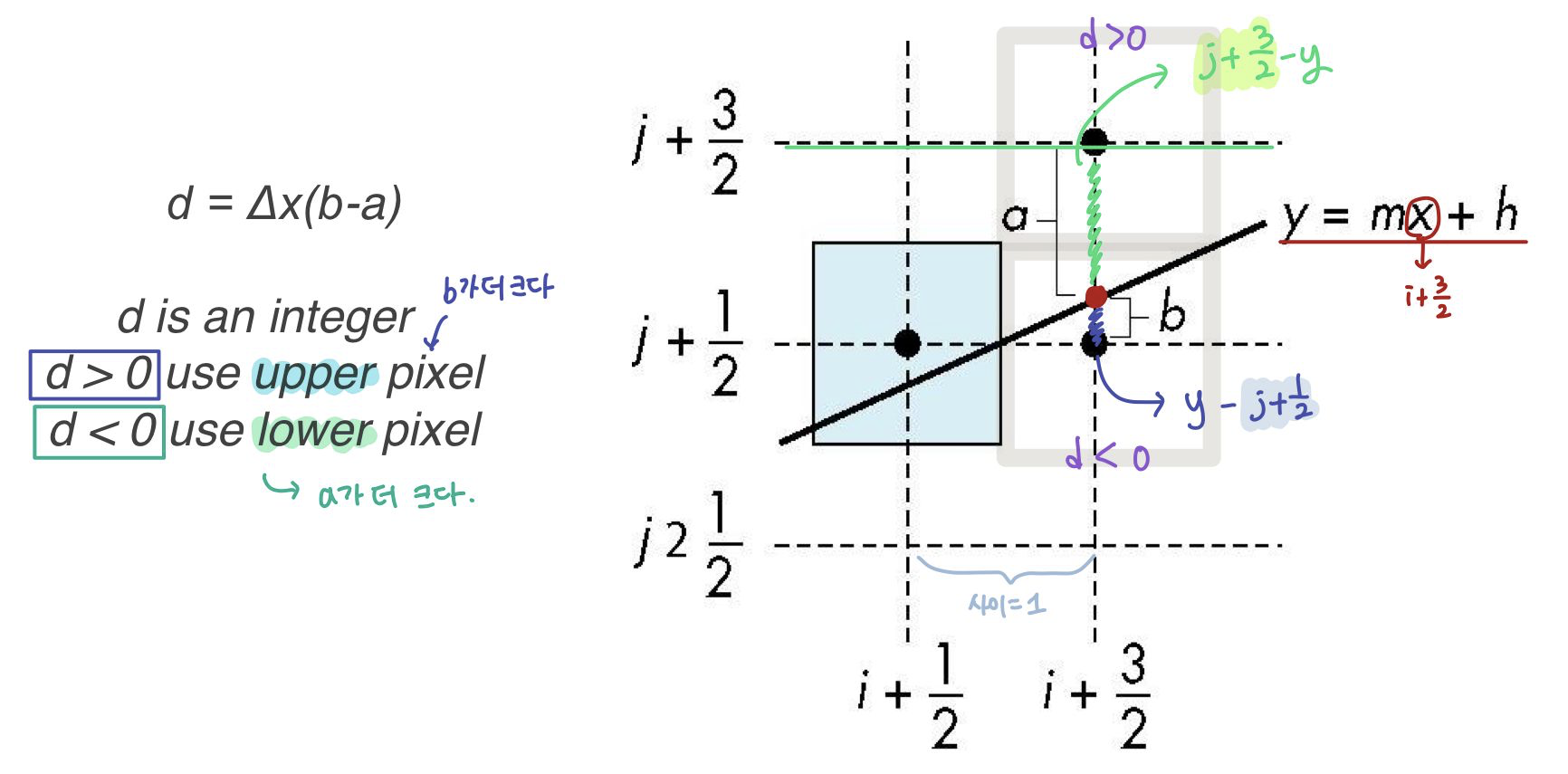

- 현재 위치에서 다음 칸으로 갈 때, 바로 옆이거나 대각선으로 그려지거나 두가지 경우 밖에 없기 때문에, 정 확한 y 좌표 없이 둘 중에 하나면 결정하면 됨.

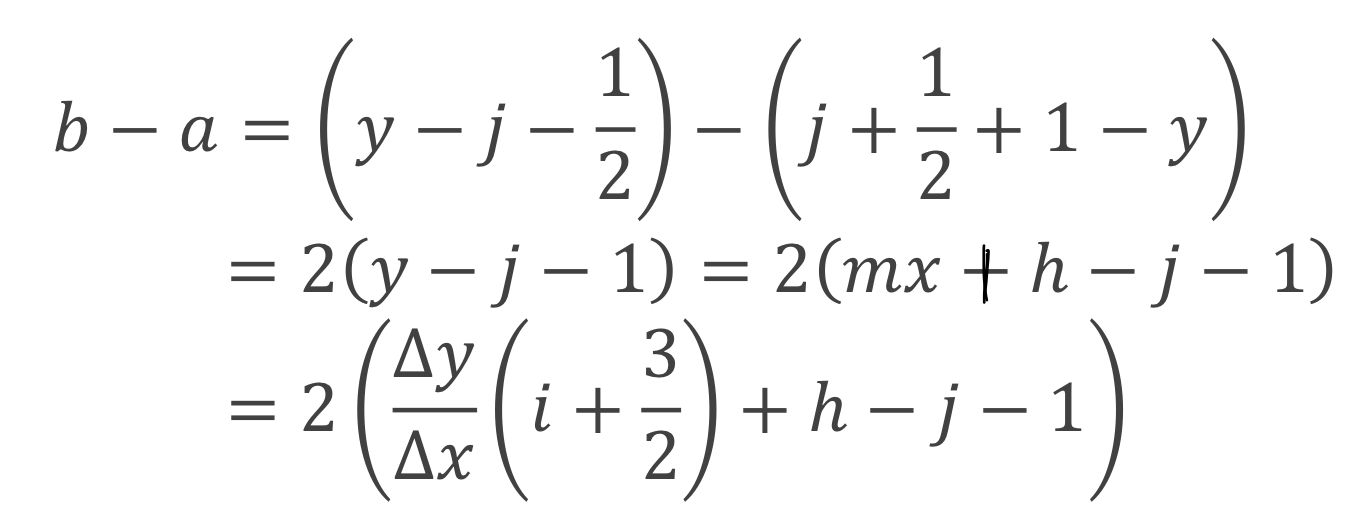

- d가 정수가 되는지 확인: ∆𝑥를 곱해서 가능

- d < 0: 바로 옆의 픽셀을 그린 케이스

- d > 0: 대각선 위 픽셀을 그린 케이스

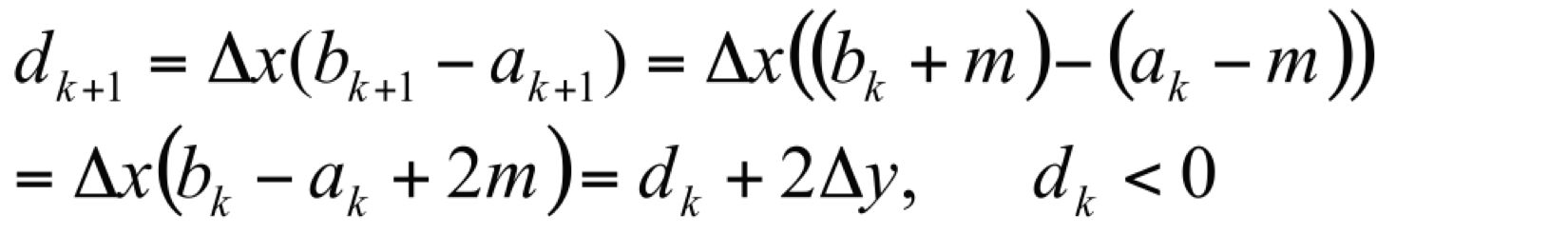

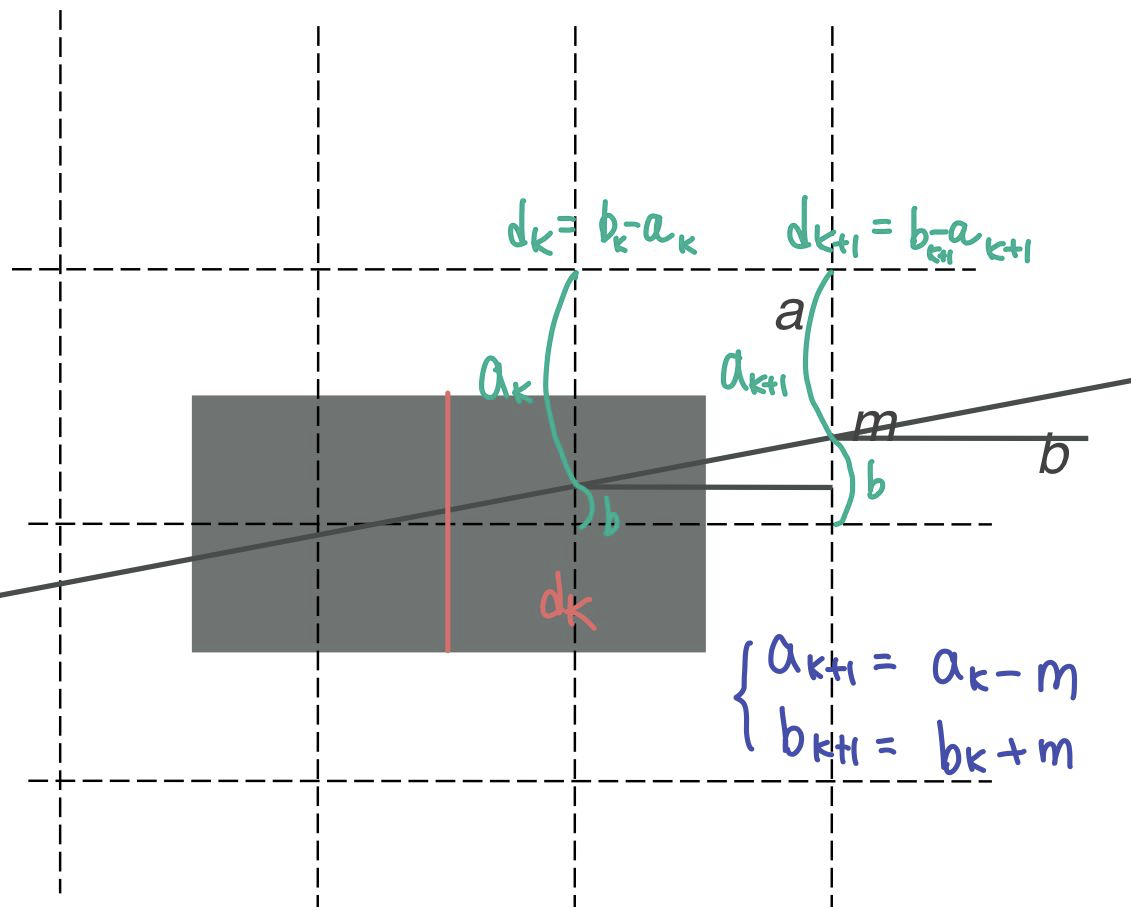

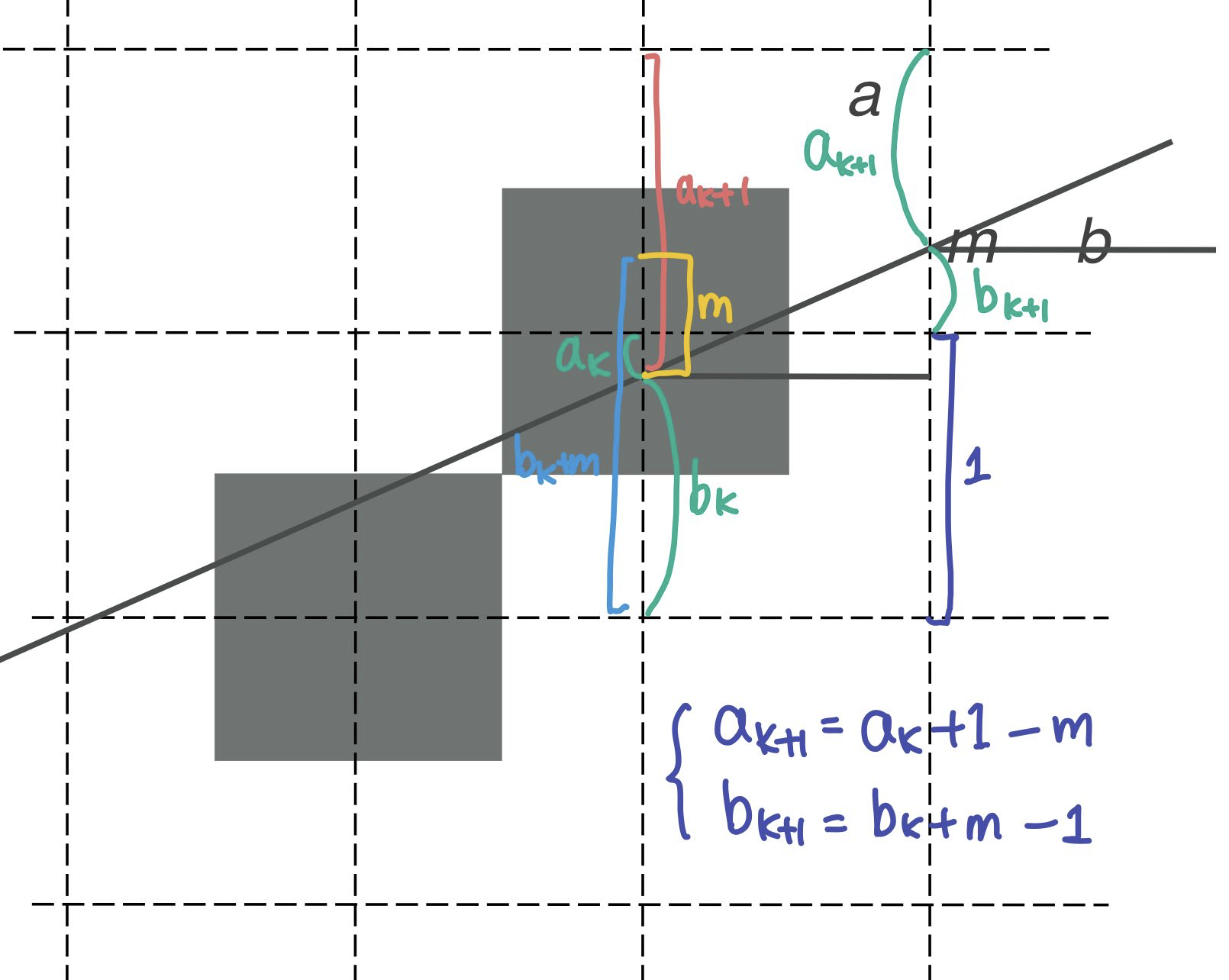

- 결론: 처음에만 dk 를 계산해주고 dk 가 음수인지 양수인지 만 따져서 dk+1 계산 가능.

Polygon Scan Conversion

- 각 꼭짓점에 대한 계산 완료(Color, 위치, ..), 각각의 꼭짓점 이 어떻게 연결되는 지에 대한 정보가 주어진 상태.
- 어디가 내부이고 외부인지 판별해야 함.
- Convex한 경우: 삼각형인 경우 법선 벡

터의 방향성을 가지고 판단 가능.
- Odd event test: 선이 만나는 횟수?

Winding number

- 몇 번 감겼는 지를 세는 것.

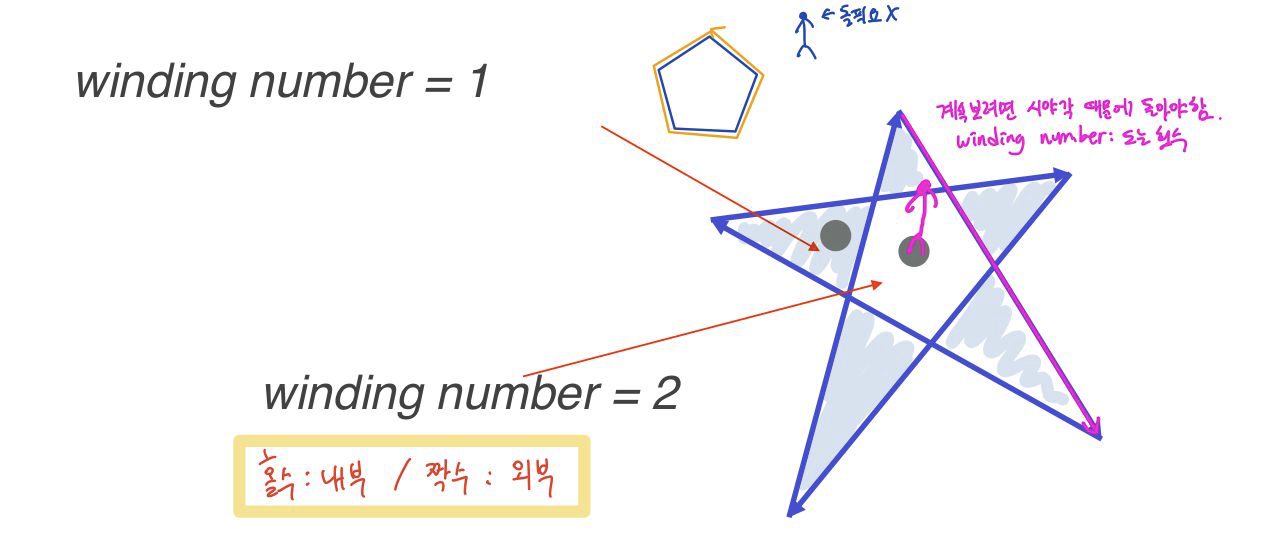

- winding number: 모든 지점을 다 보기 위해서 몸을 돌려야 하는 횟수.
- Convex 한 경우에 내부에 있으면 한 바퀴 돌아야 하고, 외 부면 돌 필요 없음.
1) 짝수(0 포함) = 외부, 홀수 = 내부
2) 0이면 내부, 0이 아니면 외부라고 판별하면 꽉차게 그려짐.

Filling in the Frame Buffer

- 내부인지 외부인지 판별하고 나서 내부를 채울 차례.
- Convex Polygon(오목한 부분이 없는) only >> 별모
양 같은 것은 Convex 하도록 쪼갬

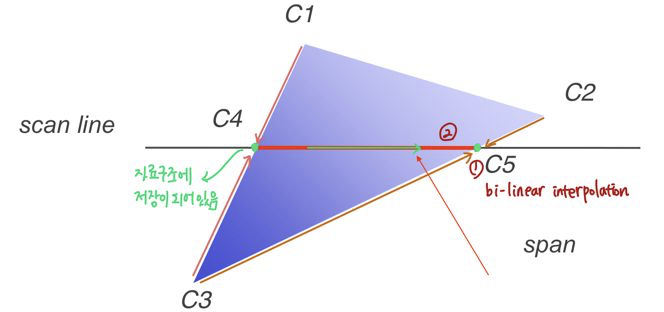

- 내부의 color 결정: 선인 경우는 선형적으로 쉽게 결정 가능 ( Gouraud Shading: 삼각형일때 각 정점의 색을 상대적인 비 율을 따져서 색을 결정하는 것. )

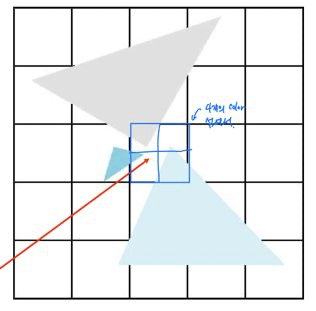

- z-buffer Algorithm: 카메라 앞에 물체가 여러 개 겹쳤을 때

Scan Line Fill

- 내부를 어떻게 채우는가?

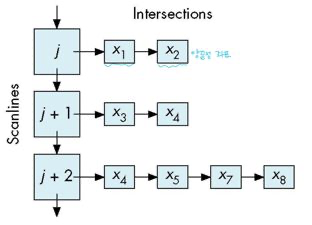

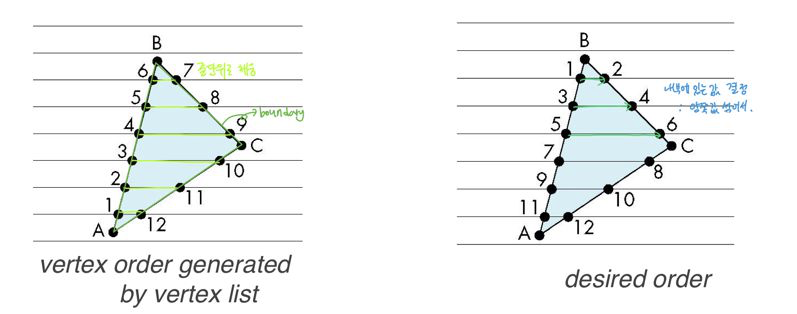

- vertex order 순으로 정점이 나열 >> Scan 하는 순으로 정렬 바꿔줘 야 함. Sort by Scan line
- 각 라인 단위로 채워나감. 내부에 있는 값 결정
